Wafer HK60-QB Valvola a sfera di tipo elettrico Italia

Breve descrizione:

Produzione

Valvola a sfera elettrica wafer

In acciaio inossidabile 304/316/316L Materiale per la scelta di soddisfare i requisiti del tuo progetto. Caratteristiche della valvola a sfera elettrica wafer inclusi design compatto, spazio di installazione di salvataggio e costo di risparmio.
Covna è un produttore di valvole a sfera elettrica, ci impegniamo ad essere il tuo fornitore di valvole n. 1 e ti aiuti a selezionare la valvola giusta e l'attuatore giusto.
Consultaci per ottenere la valvola giusta e la migliore citazione!

Modello

  • Tipo di attuatore: tipo Off Off, tipo modulante, tipo intelligente
  • Materiale del corpo: acciaio inossidabile 304/316/316l
  • Pressione: 145/232 / 290 /928 PSI
  • Temperatura dei media: da -10 a 180 ℃ (da 14 ℉ a 356 ℉)
  • Mezzi adatti: acqua, acque reflue, petrolio, gas, aria, vapore, ecc.
  • Tensione: DC-12V, 24V; AC-24V, 110 V, 220 V, 380V
  • Tipo di connessione: wafer

Dettaglio del prodotto

Tag del prodotto

Caratteristiche della valvola a sfera elettrica HK60-QB Wafer

● Progettazione compatta e salvataggio

● Disponibile in acciaio inossidabile 304/316/316L Materiale

● Facile da installare e facile da controllare

● Disponibile in controllo manuale, controllo del segnale e alimentazione AC/DC

● 3 tipi di attuatori elettrici per la scelta di aiutare a controllare in remoto o localmente



Parametri tecnici della valvola a sfera elettrica HK60-QB wafer

Medio Aria, acqua, vapore, olio, liquido, ecc Connessione finale Flangiato
Gamma di dimensioni della porta DN15 a DN1501/2 "a 6" Materiale core Acciaio inossidabile 304/316/316L
Materiale del corpo Acciaio inossidabile 304/316/316L Voltaggio DC-12V, 24V; AC-24V, 110 V, 220 V, 380V
Struttura Valvola a sfera di wafer Tolleranza di tensione ± 10%
Temperatura dei media -10 a 180 ℃ (da 14 ℉ a 356 ℉) Pressione di lavoro 10/16/20/64 bar (145 /232 /290 /928 psi)



Dimensione della valvola a sfera elettrica HK60-QB Wafer



Parametri tecnici dell'attuatore della valvola elettrica Covna

● Tipo on/off:Per 90 gradi completamente aperti e chiusi. Potrebbe fare feedback al segnale 4-20 mA per aiutare a verificare la posizione della valvola in remoto

● Tipo modulante:Per regolare l'angolo aperto/chiuso da 0 a 90 gradi. Potrebbe ricevere il segnale per controllare e feedback del segnale per verificare la valvola tramite il sistema di controllo

● Tipo intelligente:Stessa funzione del tipo modulante. Ma il tipo intelligente ha una schermata di visualizzazione LCD che potrebbe aiutare a controllare la valvola più più facile

Inoltre, offriamo ancheTipo a prova di esplosione, Tipo IP68, ETipo di ritorno automatico Attuatori della valvola elettricaPer soddisfare le tue esigenze di attuazione

Tipo on/off Feedback: il segnale di contatto attivo, segnale di contatto passivo, resistenza, 4-20 mALa coppia varia da 50 nm a 4000 nm
Tipo di regolamento Segnale di ingresso e uscita: DC 4-20MA, DC 0-10V, DC 1-5VLa coppia varia da 50 nm a 4000 nm
Operazione sul campo Il campo, la regolazione dell'interruttore di controllo remoto e Modbus, Bus Field Profibus
Tensione opzionale AC 110-240V 380V 50/60Hz; DC12V, DC24V, la tensione speciale può essere personalizzata
Classe di protezione IP65
Gamma di coppia Da 50 a 160 nm

Serie 5 10 16 30 60 125 250 400
Output di coppia 50nm 100 nm 160nm 300 nm 600nm 1250nm 2500 nm 4000nm
Tempo di ciclo a 90 ° 20s 15/30s 15/30s 15/30s 30s 100s 100s 100s
Angolo di rotazione 0-90 ° 0-90 ° 0-90 ° 0-90 ° 0-90 ° 0-90 ° 0-90 ° 0-90 °
Corrente di lavoro 0,23a 0,35a 0.4a 0.45a 0.6a 1.03a 1.85a 2.7a
Motore di guida 50 W. 75W 80W 100W 130 W. 210 W. 285W 360W
Standard di montaggio Montaggio diretto ISO5211
Opzioni di tensione DC12V, DC24V, AC24V, AC110V, AC220V, AC380V
Segnale di ingresso 4-20 mA, 1-5vdc, 0-10vdc
Segnale di uscita 4-20 mA, 1-5vdc, 0-10vdc
Classe di protezione Classe di protezione IP65
Temperatura ambientale -20 a +60 ° C.
Diagramma di cablaggio A: Tipo on/off con feedback del segnale indicatore della luce
B: Tipo di onda/spegnimento con feedback del segnale di contatto passivo
C: Tipo on/Off con feedback del segnale potenziometro di resistenza
D: tipo on/off con potenziometro di resistenza e feedback del segnale di posizione neutro
E: tipo di regolamento con modulo di controllo servo
F: DC24/DC12V Direct On/Off Tipo
G: alimentazione a 3 fasi AC380V con feedback del segnale passivo
H: alimentazione a 3 fasi AC380V con potenziometro di resistenza e feedback del segnale di posizione neutro



Imballaggio

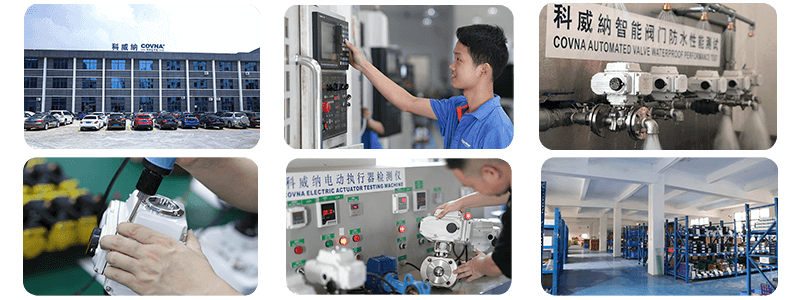

Azienda
