Zawór motylkowy z siłownikiem elektrycznym HK60-DW

Krótki opis:

Producent

Zawór motylkowy z siłownikiem sanitarnym

do żywności i napojów, przemysłu medycznego, przemysłu opakowaniowego itp. Odpowiednie do mleka, czystej wody, napojów bezalkoholowych itp. Zakres rozmiarów od 19 mm do 102 mm.Bezpieczne dla żywności, łatwe połączenie.
COVNA jako dostawca przepustnic z siłownikami elektrycznymi od ponad 20 lat, dostarczymy wszystkie typy przepustnic do Twojego projektu i pomożemy Twojemu biznesowi wystartować.
Przyjdź i zapytaj nas!

Model

Typ siłownika: typ ON OFF, typ modulacyjny, typ inteligentny
Materiał korpusu: stal nierdzewna 304/316/316L
Ciśnienie: 10 barów (145 psi)
Temperatura mediów: -10 do 180 ℃ (14 ℉ do 356 ℉)
Odpowiednie media: żywność, napoje, mleko, woda itp
Napięcie: DC-12V, 24V;AC-24 V, 110 V, 220 V, 380 V
Typ połączenia: Tri Clamp/gwintowany/spawany

Uzyskaj szybką wycenę Pobierz arkusz danych

Szczegóły produktu

Tagi produktów

Zalety elektrycznych zaworów motylkowych sanitarnych:

Elektryczne przepustnice sanitarne COVNA zapewniają bezpieczne i niezawodne rozwiązanie w zakresie kontroli płynów.Przepustnica sanitarna została wypolerowana i zdezynfekowana wewnątrz i na zewnątrz.Przyjęto metodę połączenia zaciskowego, aby zapewnić płynniejszy przepływ żywności.Co więcej, wewnątrz korpusu zaworu zastosowano uszczelki dopuszczone do kontaktu z żywnością, aby zapewnić, że żywność nie zostanie zanieczyszczona.

Siłowniki elektryczne mogą pomóc w łatwym zdalnym sterowaniu i poprawie wydajności produkcji.

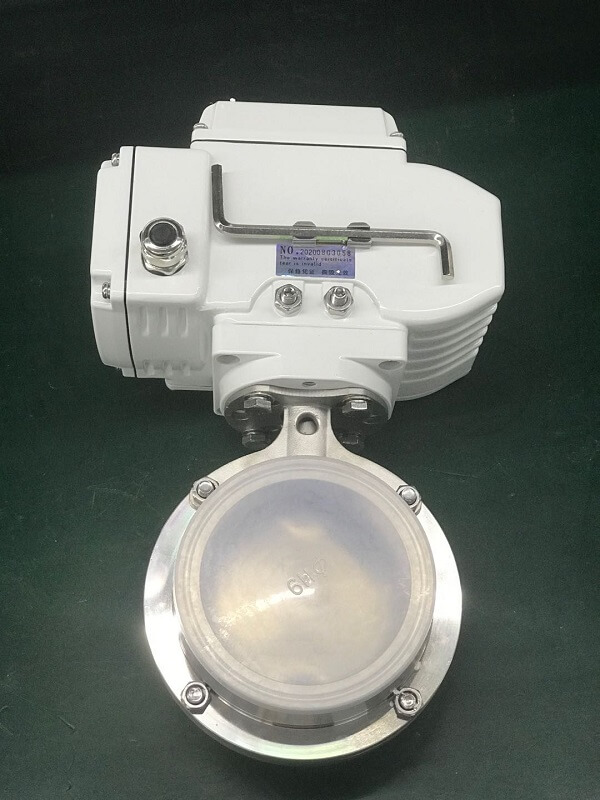

covna-sanitarny-elektryczny-zawór motylkowy

Cechy zaworu motylkowego z siłownikiem elektrycznym HK60-DW:

● Oferowanie najlepszego rozwiązania do zastosowań wymagających jakości spożywczej

● Kompaktowa konstrukcja dla każdego rurociągu

● Wiele metod sterowania do wyboru, aby ułatwić automatyzację.Podobnie jak typ włączania/wyłączania, typ modulacyjny i siłownik elektryczny typu inteligentnego

● Dostępne w wersji z zasilaniem AC/DC, sterowaniem sygnałem, sterowaniem Bluetooth lub sterowaniem ręcznym

● Dostępne w wykonaniu ze stali nierdzewnej 304/316/316L do wyboru

● Szeroko stosowane w przemyśle spożywczym i napojowym, przemyśle medycznym itp

Parametry techniczne zaworu motylkowego z siłownikiem elektrycznym HK60-DW:

Średni	Jedzenie, napoje, mleko, woda itp	Zakres rozmiarów	19, 25, 32, 38, 45, 51, 57, 63, 76, 89, 102 mm
Struktura	Struktura linii środkowej typu A	Temperatura mediów	-10 do 180 ℃ (14 ℉ do 356 ℉)
Typy połączeń	Tri-clamp/spawane/gwintowane	Ciśnienie robocze	10 (145 psi)
Napięcie	DC-12V, 24V;AC-24 V, 110 V, 220 V, 380 V	Materiał korpusu	Stal nierdzewna 304/316/316L
Tolerancja napięcia	±10%	Główny materiał	Stal nierdzewna 304/316/316L

Wymiary zaworu motylkowego z siłownikiem elektrycznym HK60-DW:

Parametry techniczne siłowników elektrycznych ćwierćobrotowych COVNA:

Typ WŁ./WYŁ	Sprzężenie zwrotne: aktywny sygnał stykowy, pasywny sygnał stykowy, rezystancja 4-20mA
Typ regulacji	Sygnał wejściowy i wyjściowy: DC 4-20mA, DC 0-10V, DC 1-5V
Działania w terenie	Sterowanie terenowe, zdalne sterowanie przełącznikiem oraz magistrala polowa MODBUS, PROFIBUS
Napięcie opcjonalne	AC 110-240 V 380 V 50/60 Hz;DC12V, DC24V, napięcie specjalne można dostosować
Klasa ochrony	IP65
Zakres momentu obrotowego	50 Nm do 4000 Nm

Model	5	10	16	30	60	125	250	400
Wyjściowy moment obrotowy	50Nm	100Nm	160Nm	300Nm	600Nm	1250 Nm	2500Nm	4000Nm
Czas cyklu 90°	Lata 20./60	15 s/30 s/60 s			Lata 30./60	100 s	100 s	100 s
Kąt obrotu	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°
Prąd roboczy	0,25A	0,48A	0,68A	0,8A	1,2A	2A	2A	2,7A
Prąd rozruchowy	0,25A	0,48A	0,72A	0,86A	1,38A	2,3A	2,3A	3A
Silnik napędowy	10 W/F	25 W/F	30 W/F	40 W/F	90 W/F	100 W/F	120 W/F	140 W/F
waga produktu	3 kg	5 kg	5,5 kg	8kg	8,5 kg	15 kg	15,5 kg	16kg
Opcja napięcia	AC 110 V, AC 220 V, AC 380 V, DC 12 V, DC 24 V
Rezystancja izolacji	DC24V:100MΩ/250V;AC110/220V/380V: 100MΩ/500V
Wytrzymać napięcie	DC24V:500V;AC110/220V:1500V;AC380V: 1800V 1 minuta
Klasa ochrony	IP65
Kąt instalacji	Każdy
Połączenie elektryczne	Wodoodporne złącza szczytowe G1/2, przewód zasilania elektrycznego, przewód sygnałowy
Temperatura otoczenia.	-30 ℃ do 60 ℃
Obwód sterujący	Odp.: typ ON/OFF ze sprzężeniem zwrotnym sygnału świetlnego
	B: Typ ON/OFF z pasywnym sprzężeniem zwrotnym sygnału stykowego
	C: typ ON/OFF ze sprzężeniem zwrotnym sygnału potencjometru rezystancyjnego
	D: Typ ON/OFF z potencjometrem rezystancji i sprzężeniem zwrotnym sygnału położenia neutralnego
	E: Typ regulacji z modułem serwosterowania
	F: typ bezpośredniego włączania/wyłączania DC24V/DC12V
	G: Trójfazowy zasilacz AC380V z pasywnym sprzężeniem zwrotnym sygnału
	H: Trójfazowy zasilacz AC380V ze sprzężeniem zwrotnym sygnału potencjometru rezystancyjnego
Funkcja opcjonalna	Zabezpieczenia przed momentem obrotowym, nagrzewnica osuszająca, łącznik i jarzmo ze stali nierdzewnej

Inne opcje siłownika elektrycznego COVNA:

● Siłownik elektryczny w wykonaniu przeciwwybuchowym:Klasa ochrony Exd II CT4, aby chronić Twój projekt i bezpieczeństwo osobiste.Zakres momentu obrotowego od 100 Nm do 2000 Nm

● Siłownik elektryczny z automatycznym powrotem:W przypadku awarii zasilania akumulator powoduje zresetowanie zaworu.Nadaje się do stosowania w przemyśle przeciwpożarowym.Zakres momentu obrotowego od 100 Nm do 6000 Nm

● Wodoodporny siłownik elektryczny:Stopień ochrony IP68 i odpowiednie zastosowanie pod wodą.Podobnie jak projekty eksploracji podmorskiej.Zakres momentu obrotowego od 50 Nm do 2000 Nm
